Thông số kỹ thuật
| Công suất: 125 kW | Hiệu suất tối đa: 98.5% |
| Thương hiệu: SUNGROW | Cấp bảo vệ: IP66 và chống ăn mòn C5 |
| Hiển thị: LED, Bluetooth+APP | Chuẩn truyền thông: RS485 / Tùy chọn: WLAN, Ethernet |

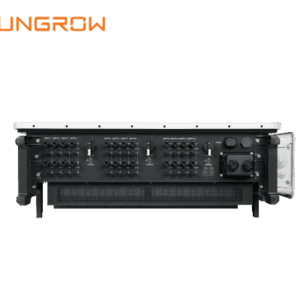

| Model | SG125CX-P2 |
| Đầu vào (DC) | |
| Công suất DC ngõ vào tối đa (khuyến nghị) | 175 kW |
| Điện áp đầu vào tối đa tấm pin | 1100 V |
| Điện áp DC tối thiểu / Điện áp khởi động | 180 V / 200 V |
| Điện áp ngõ vào định mức | 600 V |
| Dải điện áp MPP | 180 – 1000 V |
| Số lượng đầu vào MPP độc lập | 12 |
| Tối đa số chuỗi pin trên mỗi MPPT | 2 |
| Dòng điện đầu vào tối đa tấm pin | 360 A (30 A *12) |
| Dòng ngắn mạch DC tối đa | 480 A (40 A * 12) |
| Dòng điện ngõ vào DC tối đa | 20A |
| Đầu ra (AC) | |
| Công suất đầu ra AC tối đa | 125 kVA |
| Công suất AC định mức | 125 kVA |
| Dòng điện đầu ra AC tối đa | 181.1 A |
| Dòng điện đầu ra AC định mức (230V) | 181.1 A |
| Điện áp AC định mức | 3 / N / PE, 230 / 400 V |
| Dải điện áp AC | 320 – 480V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dải tần số hoạt động | 45 – 55 Hz / 55 – 65 Hz |
| THD | < 3 % (tại công suất định mức) |
| Hệ số công suất tại công suất định mức / Điều chỉnh hệ số công suất | > 0.99 / 0.8 sớm pha – 0.8 trễ pha |
| Số pha đầu vào / Số pha kết nối | 3 / 3-N-PE |
| Hiệu suất | |
| Hiệu suất tối đa / Hiệu suất chuẩn châu Âu | 98.5% / 98.3% |
| Thiết bị bảo vệ | |
| Giám sát lưới | Có |
| Bảo vệ kết nối ngược cực DC | Có |
| Bảo vệ ngắn mạch AC | Có |
| Bảo vệ dòng rò | Có |
| Bảo vệ chống sét lan truyền | DC loại I+II / AC loại II |
| Giám sát lỗi chạm đất | Có |
| Công tắc DC | Có |
| Giám sát dòng của chuỗi tấm pin | Có |
| Phát công suất phản kháng vào ban đêm | Có |
| Hệ thống ngắt mạch bảo vệ hồ quang DC (AFCI) | Có |
| Chức năng phục hồi tổn hao do PID | Có |
| Thông tin chung | |
| Kích thước (W*H*D) | 1020*795*360mm |
| Phương pháp lắp đặt | Giá đỡ treo tường |
| Khối lượng | 87 kg |
| Phương pháp cách ly | không biến áp |
| Cấp độ bảo vệ | IP66 |
| Chống ăn mòn | C5 |
| Công suất tiêu thụ (buổi tối) | < 5 W |
| Khoảng nhiệt độ hoạt động | -30 đến 60℃ |
| Phạm vi độ ẩm tương đối cho phép (không đọng sương) | 0 – 100 % |
| Phương pháp tản nhiệt | Tản nhiệt gió thông minh |
| Độ cao hoạt động tối đa | 4000 m (> 3000 m giảm công suất) |
| Hiển thị | LED, Bluetooth+APP |
| Giao tiếp | RS485 / Tùy chọn: WLAN, Ethernet |
| Kiểu kết nối DC | Evo2 (Tối đa. 6 mm² ) |
| Kiểu kết nối AC | OT / DT terminal (Tối đa. 240 mm²) |
| Chứng chỉ | IEC 62109-1, EN/IEC 61000-6-1/2/3/4, IEC 61727, IEC 62116, EN 50549-1/2, UTE C15-712-1, VDE V 0126-1-1, VDE-AR-N 4105:2018, VFR 2019, NC RfG, G99, UNE 217002, NTS, CEI 0-21 2019, CEI0-16 2019, NRS-097-2-1 |
| Hỗ trợ lưới | Phát công suất phản kháng vào ban đêm, giữ kết nối, lưới khi sụt áp và tăng áp, điều khiển công suất P và Q, điều khiển độ thay đổi công suất. |
ƯU ĐIỂM VƯỢT TRỘI
TỐI ƯU SẢN LƯỢNG
- 12 MPPTs với hiệu suất tối đa 98.5%.
- Dòng điện ngõ vào DC 15A, tương thích với tấm pin trên 500W.
- Chế độ tối ưu hóa hiện tượng che bóng.
TỐI ƯU CHI PHÍ
- Tương thích cáp AC lõi nhôm tối đa 240mm².
- Tấm chống bụi tủ cáp AC kiểu ngăn kéo, hỗ trợ lắp đặt dễ dàng.
VẬN HÀNH VÀ BẢO TRÌ THÔNG MINH
- Bảo vệ và chẩn đoán các bộ phận chính.
- Chẩn đoán và dò đồ thị I-V trực tuyến.
- Chức năng giám sát lưới, dễ dàng điều khiển từ xa.
CẤP BẢO VỆ
- IP66 và chống ăn mòn C5.
- Tích hợp chống sét lan truyền loại I + II cho DC và loại II cho AC.
- Hỗ trợ hệ thống ngắt mạch bảo vệ hồ quang AFCI 2.0.
